PCB電機（Printed Circuit Board Motor）是對采用PCB技術制作定子的電機統稱。PCB繞線定子已成為替代傳統線圈繞組的可行性方案，適用于軸向磁通電機、直線電機和平面電機。

傳統電機定子的繞線加工，流程分為四個關鍵環節：繞線、嵌線、線圈灌封、環氧固化。

與傳統電機定子繞線不同，PCB定子在EDA軟件里完成繞線與層間互聯設計，就可以導出Gerber文件交付給PCB工廠進行加工。PCB定子加工時，首先在覆銅板上蝕刻出來每層的線路，之后再添加PP半固化片進行壓合，壓合完成之后再做外層鉆孔，鍍孔，表面處理和成型等工序。受益于PCB產線成熟的加工工藝和設備，生產出來的PCB定子在參數一致性，表面平整度，機械強度等各方面參數都優于傳統電機定子。下游客戶收到PCB定子之后可以直接進行總裝，省去了大量的手工作業環節。

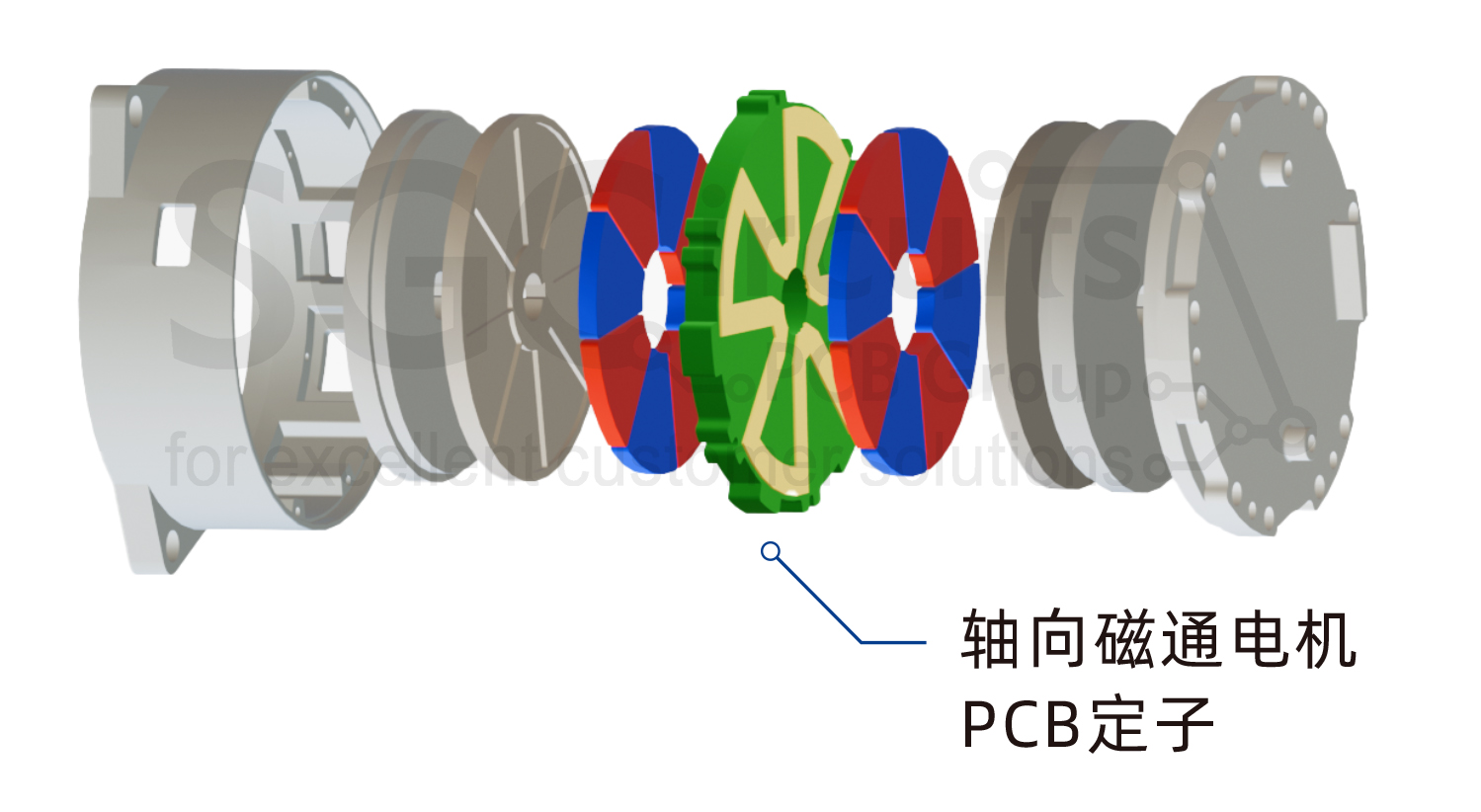

軸向磁通電機的PCB定子

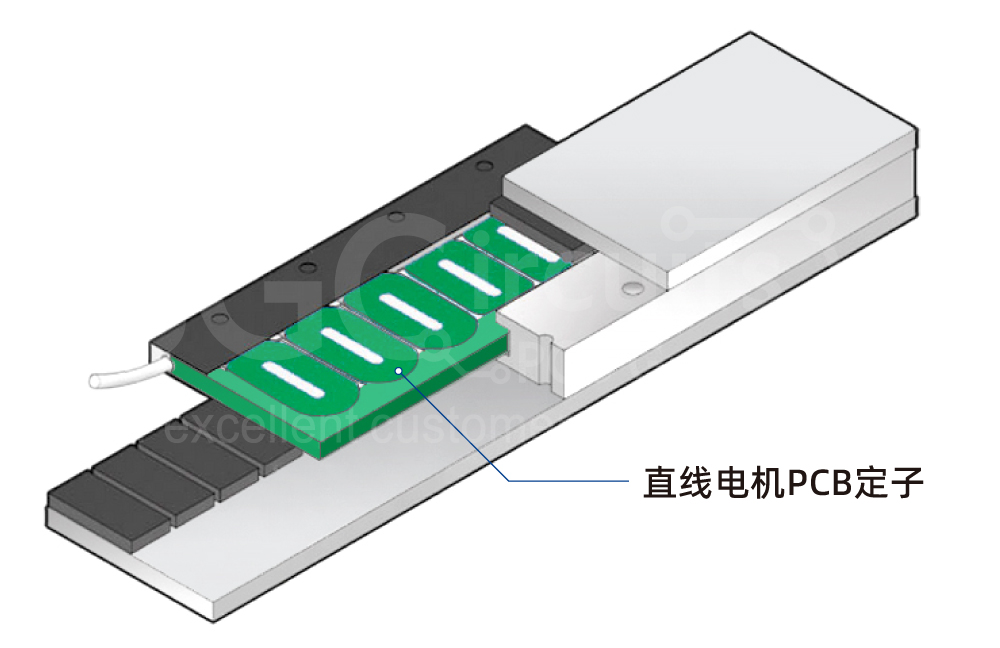

直線電機的PCB定子

平面電機的PCB定子

通過PCB工藝制作的定子，能夠?qū)崿F(xiàn)更緊湊的結構設計，使整個電機更輕薄。PCB的精密制造工藝可顯著提升電機繞線精度，實現更加靈活的繞線方式，進而提升效率，降低噪聲。

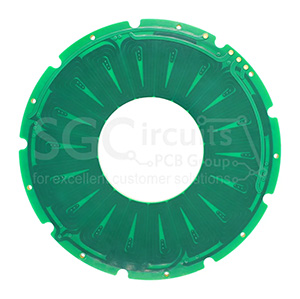

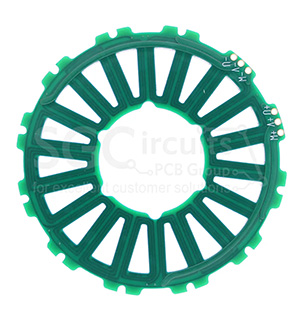

傳統繞線定子與明陽電路設計的PCB定子

在傳統認知中，PCB 電機多應用于計算機硬盤驅動器（HDD）、小型風扇、精密儀器散熱模塊等低速、小功率場景。

但隨著多層厚銅PCB、寬禁帶半導體驅動技術、軟磁復合材料（SMC）等技術的迭代發展，已經可以逐步解決曾經阻礙PCB電機發展的各種技術難題。PCB電機的應用已逐步向更高功率、工況更復雜的機器人、航空電機、泵以及電動汽車等領域拓展。

與傳統電機相比PCB電機具有顯著優勢，主要體現在以下方面：

結構輕量化與緊湊性

• 重量減輕：PCB定子無鐵芯時，重量比傳統電機減輕 30%~50%。

• 軸向長度壓縮：軸向磁通設計使電機軸向長度減少 40%以上，如下圖應用于電動汽車水泵的PCB電機軸向長度從24.4mm降至14.4mm。

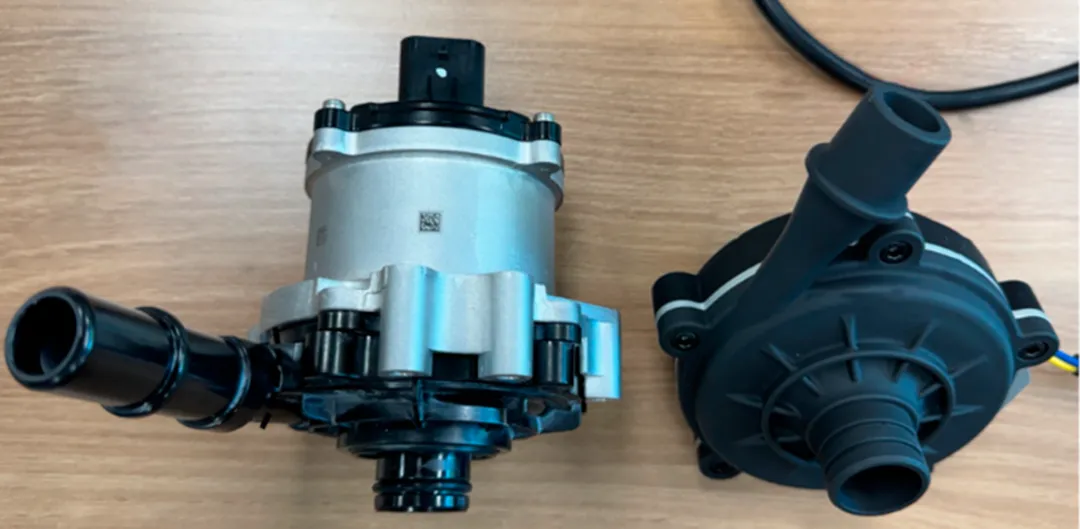

傳統汽車水泵與PCB電機汽車水泵

圖源：Design for Loss Reduction in a Compact AFPM Electric Water Pump with a PCB Motor. Energies 2025, 18,2538.

• 空間利用率高：適合如無人機、機器人關節等對安裝空間敏感的場景。

高效率與低噪音

• 無鐵心損耗：定子無鐵芯時，消除磁滯與渦流損耗，提升效率。

• 低銅損：PCB定子可以靈活實現各種繞組圖案，如集中式繞組，分布式繞組或利茲線繞組，可以大大減少電機端部尺寸。同時通過靈活調整導體線寬和拓?fù)浣Y(jié)構。

  如下圖中，不同繞組拓?fù)涞腜CB定子示意圖：

  a) 重疊式波繞組（并聯支路）。
  b) 非重疊式同心波繞組（徑向出線）。
  c) 重疊式同心波繞組（徑向出線）。
  d) 重疊式同心波繞組單相繞組在PCB的頂層與底層分布。

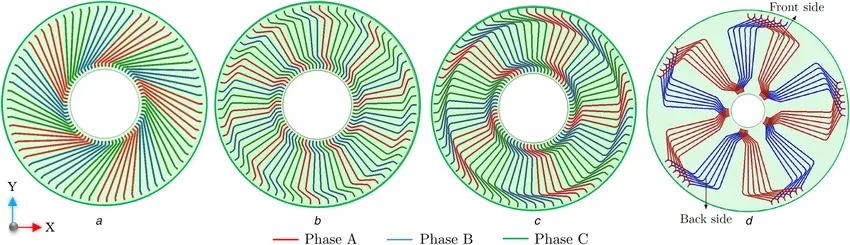

不同拓?fù)浣Y(jié)構的PCB定子

圖源：A Comparative Analysis of Wave Winding Topologies and Performance Characteristics in Ultra-thin Printed Circuit Board Axial-Flux Permanent Magnet Machine. IET Electric Power Applications.

• 零齒槽轉矩：無鐵芯結構加上FR-4的磁導率與空氣相近，因而幾乎不會產生電磁齒槽轉矩，消除齒槽效應，電機運行更平穩，噪聲更低。適合半導體、醫療設備等對噪聲敏感的場景。

功率密度高與高伺服性能

• 高功率密度：PCB電機定子的核心是 “多層PCB板”，通過光刻工藝將導電銅箔直接印制在PCB板上，形成 “平面繞組”，層間銅滿率可達到 60-75%，可以實現更高的功率密度。

• 轉矩波動小 ：PCB定子可顯著降低電機反電動勢中的諧波分量，可以顯著減少轉矩波動（Torque Ripple）。

• 動態響應快：PCB電機無鐵心時沒有齒槽效應，因此可以實現毫秒級動態響應，適合需要快速啟停的工況。

可靠性與熱管理

• 抗震性強：PCB定子的線圈被環氧樹脂和玻纖布固化在PCB中，沒有松散的圓線、槽楔、綁帶。因此整體性更強，抗機械振動能力優于繞線電機。

• 壽命長：PCB定子由用銅、玻璃纖維布和環氧樹脂等構成，材料的熱膨脹系數經過匹配，在溫度變化時，整個定子板能夠像一塊均質板材一樣協同膨脹收縮，極大降低了熱應力，顯著提升了長期循環壽命下的可靠性。

• 直接冷卻：PCB定子可以將防護面100%泡在油或水里，支持油冷或液冷，傳統電機機殼加水套之后與液體的接觸面積小。


制造與成本優勢

• 設計靈活：PCB定子打樣周期短，可根據研發需求快速修改繞組拓?fù)洌瑹o(wú)需開模，可以降低前期投入，縮短研發周期。

• 量產成本低：通過PCB工藝可以大規模自動化生產，對于電機廠來說，無需追加繞線機、嵌線臺等專用設備，即可實現大規模自動化生產，突破批量瓶頸。同時PCB 定子“一體成型、即插即用”，大大減少了電機的組裝工序和人工成本，綜合成本更具優勢。

針對PCB定子電機，明陽電路可提供從參數計算，繞組設計，損耗計算，有限元分析到生產制造的一站式服務。

明陽電路從2020年就開始進行PCB定子的生產研發工作，在5年的時間里完成了PCB定子從研發打樣到大規模批量生產的挑戰，積累了大量的生產經驗。

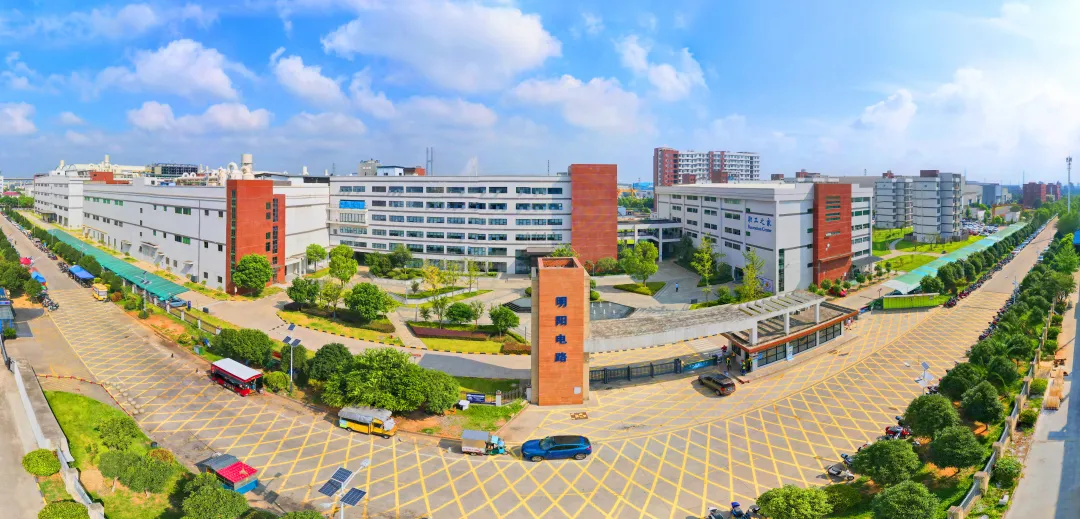

明陽電路九江生產基地

為了進一步提高PCB定子的生產良率，壓縮生產周期。明陽電路結合PCB定子的產品特點，從線路蝕刻、壓合、鉆孔、填孔、阻焊、檢測和測試等各個環節，研發定制了各種專業生產設備并建立起來全流程的工藝和品質管控體系。

Burkle壓合系統

可滿足6-10oz厚銅壓合填膠

為了進一步滿足客戶的需求，明陽電路組建了完整的PCB電機設計團隊，可為客戶提供PCB定子方案設計、電磁仿真、熱仿真與測試和PCB設計服務。

PCB電機仿真

明陽電路“設計-制造-研發”三位一體的專業團隊，可為全球客戶提供從PCB定子方案設計到生產制造的全套服務。目前已經的PCB定子產品已經覆蓋機器人關節、汽車水泵、風機、發電機等多個產品類型。

機器人肘關節PCB定子

直徑68.6mm 功率200w 轉速 7200rpm

機器人指關節PCB定子

直徑19mm  轉速 3600rpm

風能發電機PCB定子

功率500w 直徑250mm  轉速500rpm

如您有任何PCB電機需求，發送郵件到salesteam@sunshinepcbmall.com，我們會在收到郵件的第一時間與您聯系。
