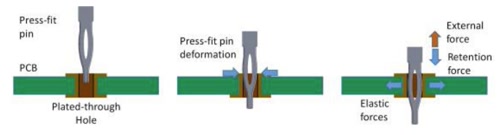

端子壓接過程示意圖

圖源：onsemi

• 高可靠性
  壓接技術可以提供穩定和可靠的電氣連接，特別是高速和高頻設備中有大量應用。
• 無熱應力
  壓接過程中無需加熱，不會對PCB和元器件產生熱應力，有利于保護敏感元件和PCB。
• 無焊接缺陷
  避免了焊接過程中常見的虛焊、短路、透錫不良等問題，提高了連接的可靠性和穩定性。
• 可重復裝聯
  在不超過一定次數的情況下，壓接連接器可以重復裝聯和拆卸，提高了產品的可維護性和靈活性。
• 高效率低成本
  壓接技術可以減少生產中的返工和缺陷率，提高整體的生產效率，同時降低了生產成本。
• 快速自動化組裝
  壓接過程適合自動化生產線，提高生產效率和產品的一致性。

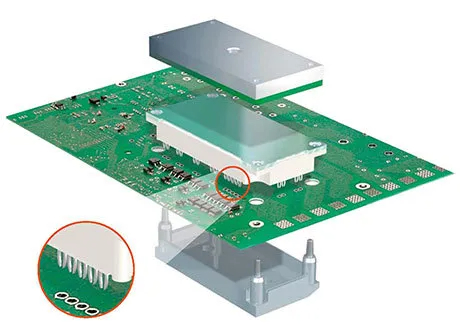

壓接（Press-Fit）工藝裝聯的IGBT模塊

圖源：Infineon

壓接(Press-Fit)裝聯工藝廣泛應用于汽車、通信、計算機、自動化設備等多個領域。盡管壓接技術有許多優點，但也有局限性，如對接觸電阻和長期穩定性要求較高，壓接時需要特定的工具和設備。因此需要根據需求和成本進行綜合考量。

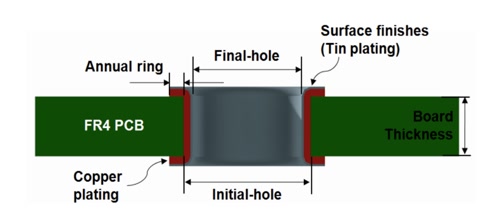

PCB壓接孔剖面圖

圖源：onsemi

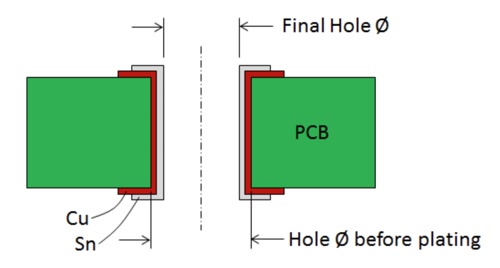

孔徑尺寸：壓接孔的直徑需要根據元件引腳的尺寸和壓接技術的要求來確定，連接器規格書中會給出建議孔徑，一般孔徑要略大于引腳直徑。

孔徑公差：壓接孔孔徑公差比一般的孔徑公差嚴格，常規壓接孔公差±0.05mm，嚴格的甚至能達到±0.025mm。
